Elevador de cadeira de rodas UVL-PA (na etapa de ônibus)

Name: Elevador de cadeira de rodas UVL-PA (na etapa de ônibus)
Brand: Xinder-Tech Electronics Co., Ltd.

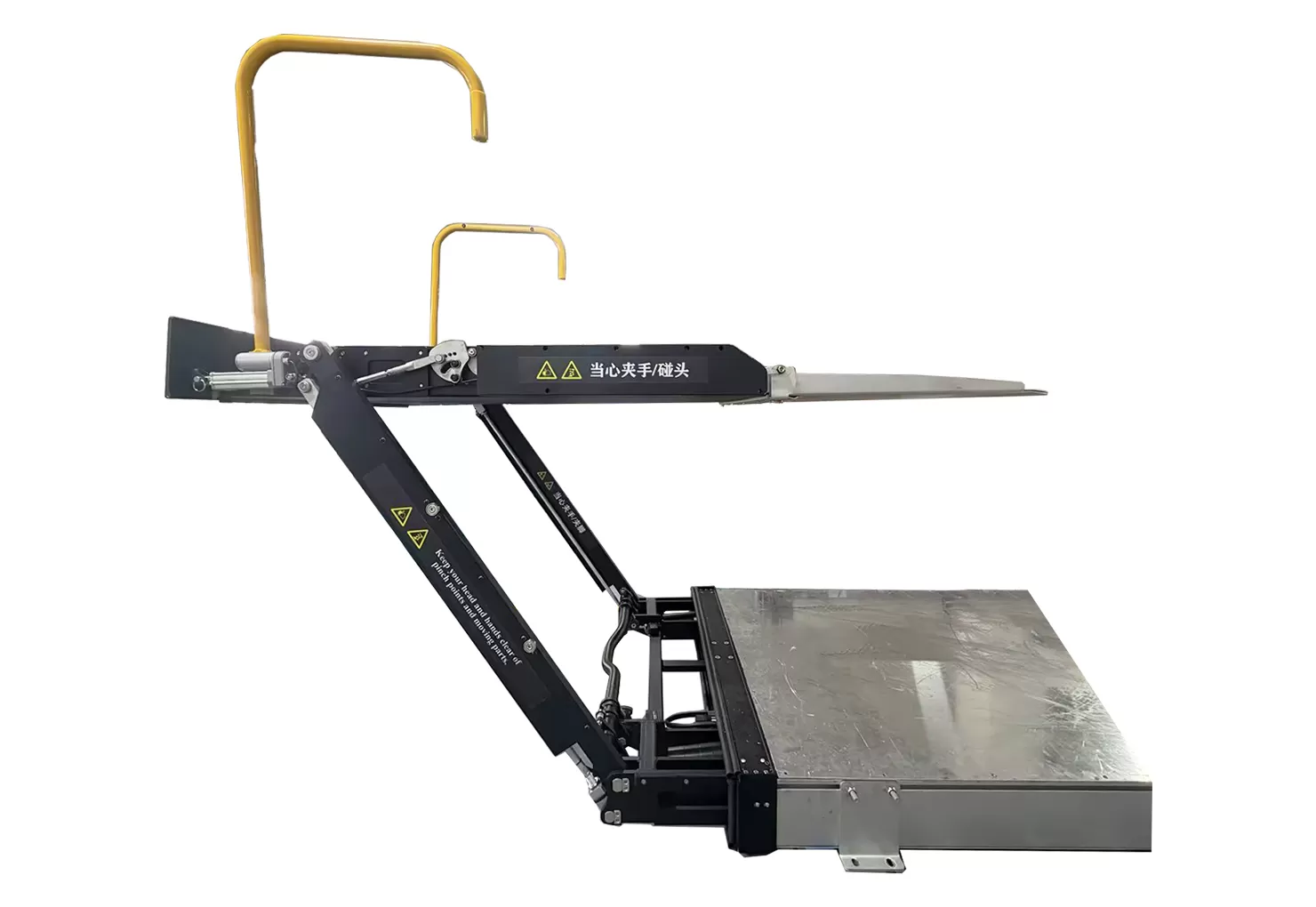

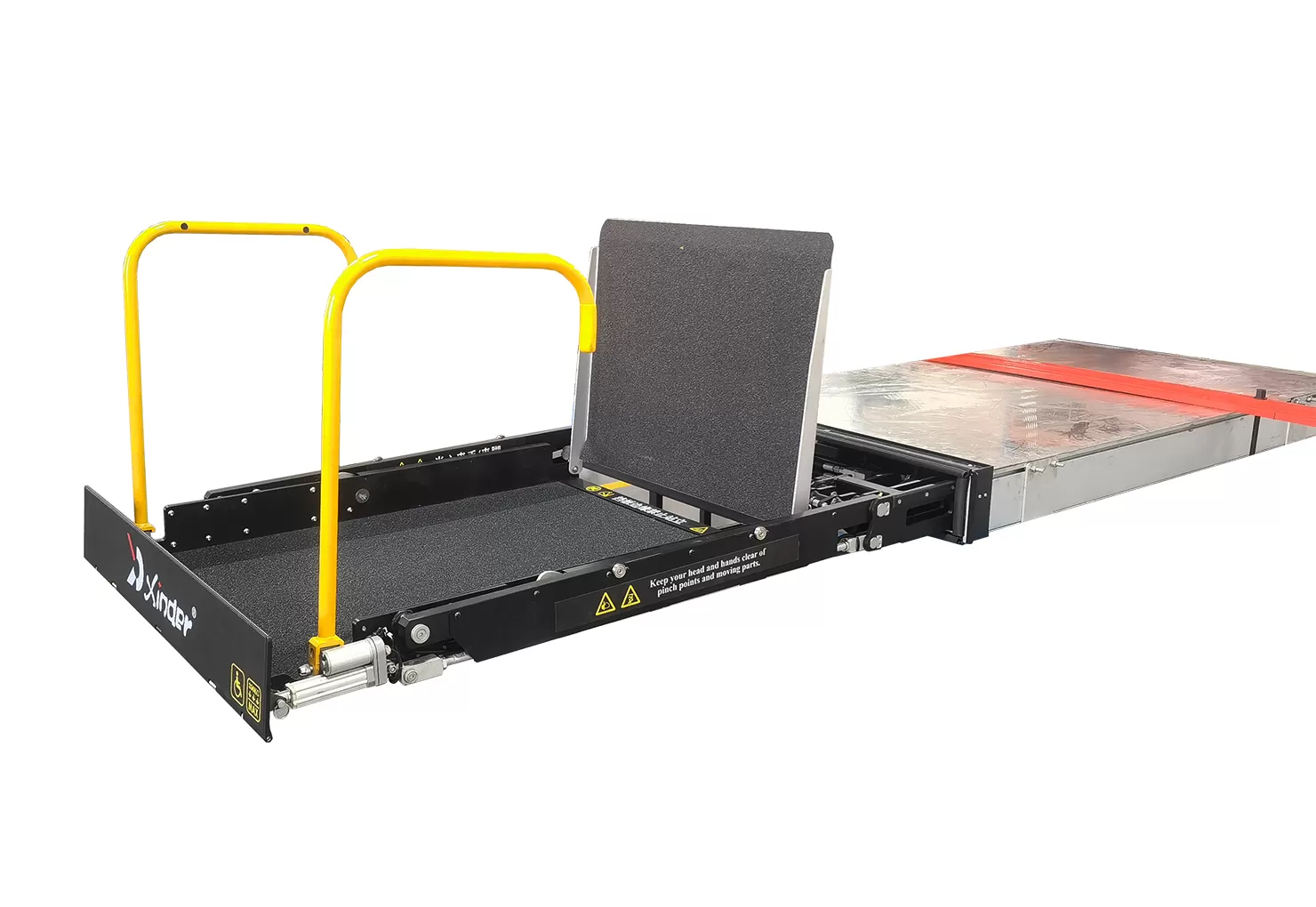

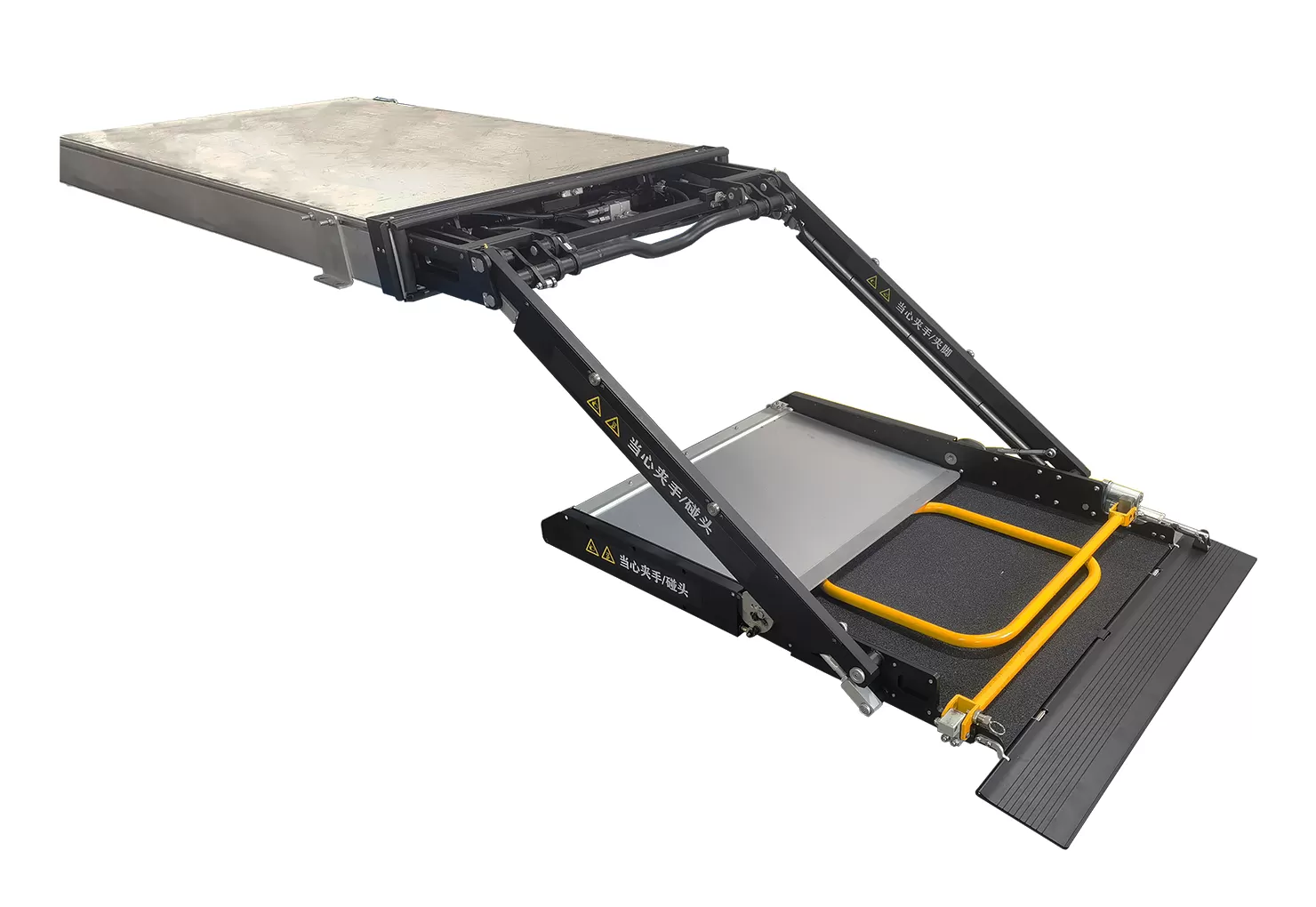

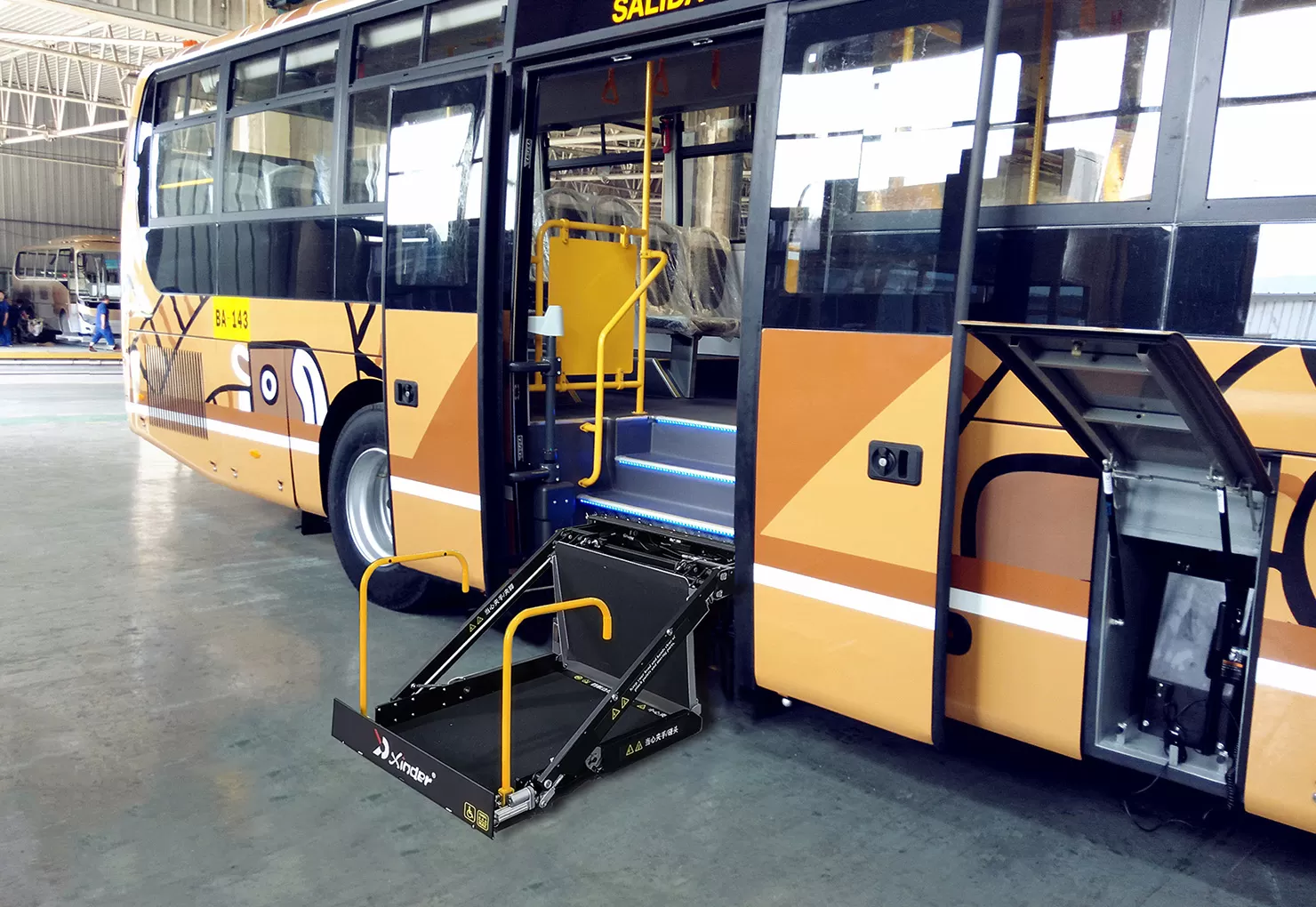

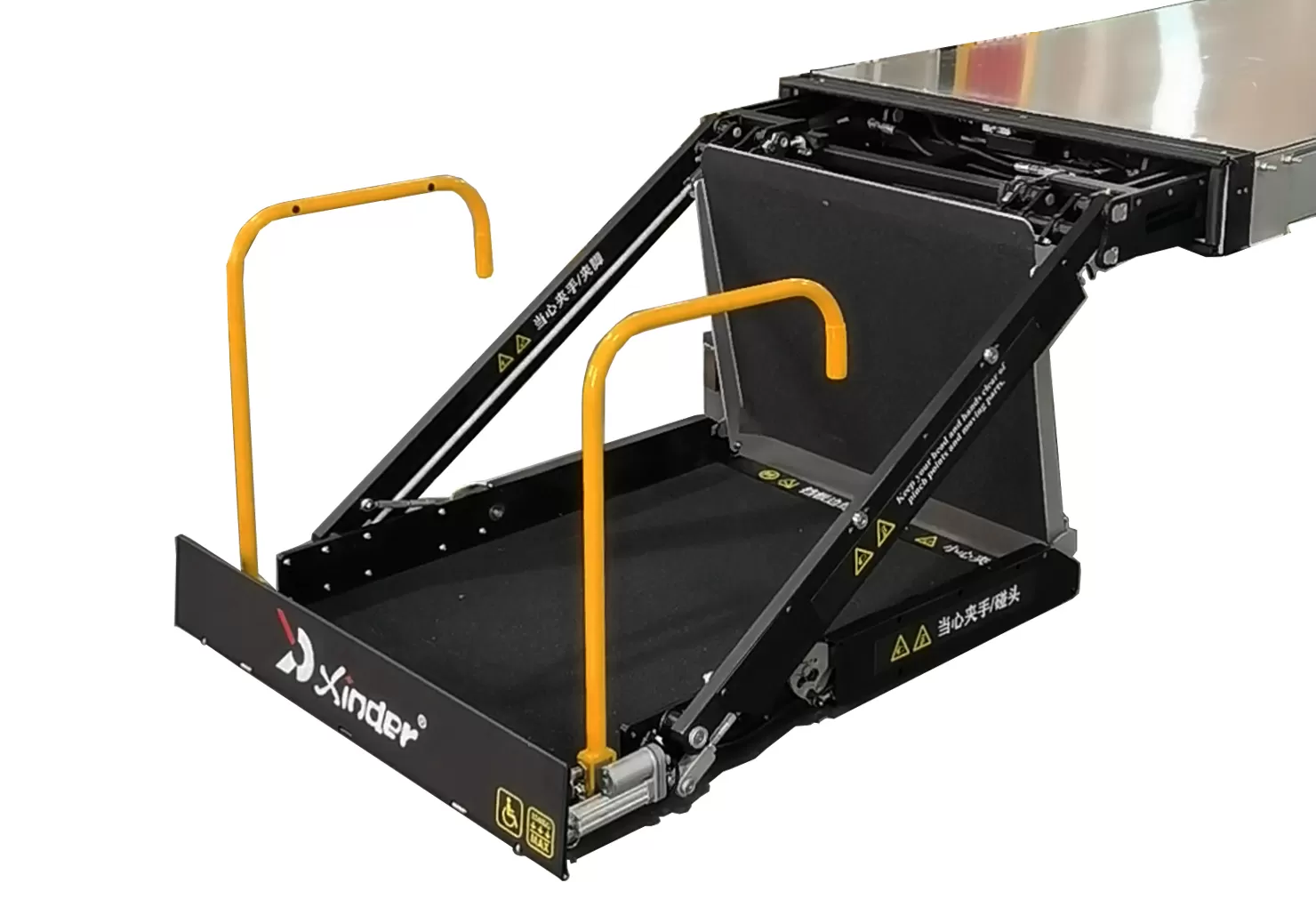

O UVL-PA elevador para cadeiras de rodas foi projetado para ônibus de piso alto e ônibus urbanos, proporcionando embarque/desembarque seguro e conveniente para usuários de cadeiras de rodas. Instalada diretamente no poço de passagem do veículo, esta solução que economiza espaço permanece completamente discreta quando retraída-garantindo um fluxo suave de passageiros, mantendo a acessibilidade total da cabine.

Certificação de segurança

Consulte agora

Detalhe do produto

Parâmetro técnico

Certificação de teste

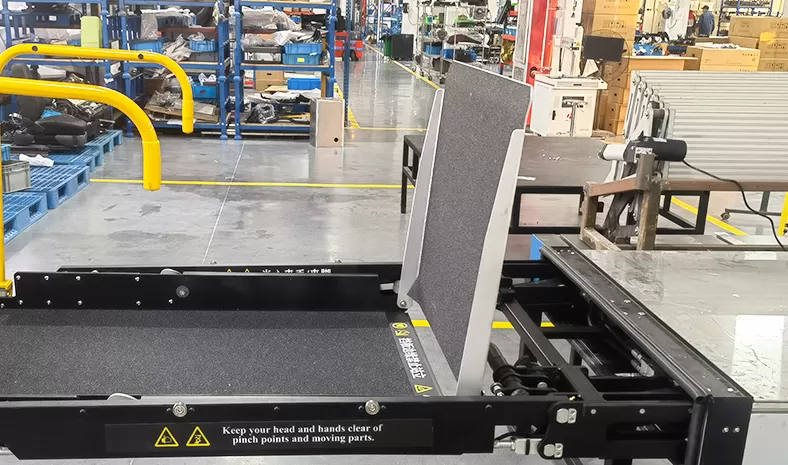

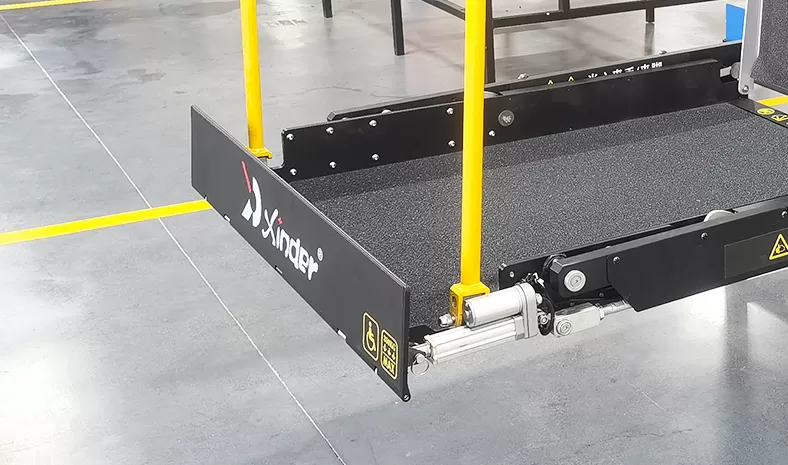

O elevador é controlado por um interruptor remoto portátil, com luzes e alarmes sonoros durante a operação. Em caso de fonte de alimentação insuficiente ou falha elétrica, o elevador pode ser operado manualmente em uma emergência. Possui uma plataforma antiderrapante e está equipado com protetores mecânicos automáticos dianteiros e traseiros para garantir a segurança dos usuários durante o processo de elevação e abaixamento. O elevador tem uma capacidade de carga máxima de 350 kg e uma altura máxima de elevação de 1297mm. Foi certificado pelo EU CE e EMARK.

Durabilidade:A contagem de operação alternativa horizontal de entrada e saída é ≥ 10.000 vezes, e a contagem de operação de teste de elevação é ≥ 10.000 vezes.
Alarme de som:Um som de aviso é emitido durante toda a operação para alertar o pessoal próximo.
Operação de emergência manual:Em caso de falha de energia ou mau funcionamento, o elevador pode ser retraído manualmente.
Bloqueio de segurança:Depois que o produto é totalmente retraído, ele é equipado com um gancho de travamento hidráulico para evitar que o mecanismo seja jogado para fora durante curvas fechadas.
Proteção do circuito:O circuito do produto é protegido contra danos em casos de curto-circuito do motor ou conexão de energia reversa.
Proteção contra sobrecarga:O dispositivo de elevação não pode levantar objetos mais pesados do que 375 kg do solo.
Baixo consumo de energia:O valor equivalente atual durante a fase estática/sono é <0,2 mA, reduzindo o consumo da bateria.
Resistência da água e da poeira:IP67 avaliado, e passa por um teste de imersão em água a uma profundidade de 500mm. Depois de deixar a fonte de água, o produto pode operar normalmente.

Parâmetros básicos
Tensão nominal	24V
Corrente de funcionamento	Horizontal ≤ 3A, lifting ≤ 20A, abaixando ≤ 3A
Potência nominal	500W
Carga nominal	300KG
Velocidade de funcionamento/tempo	Elevação 85 ± 10 mm/s; Abaixamento 65 ± 10 mm/s; Extensão Horizontal 65 ± 5 mm/s; Retração Horizontal 50 ± 5 mm/s
Peso	Mecanismo ≤ 225 KG, Unidade de Energia Hidráulica ≤ 25 KG, Desvio Geral 0,5%

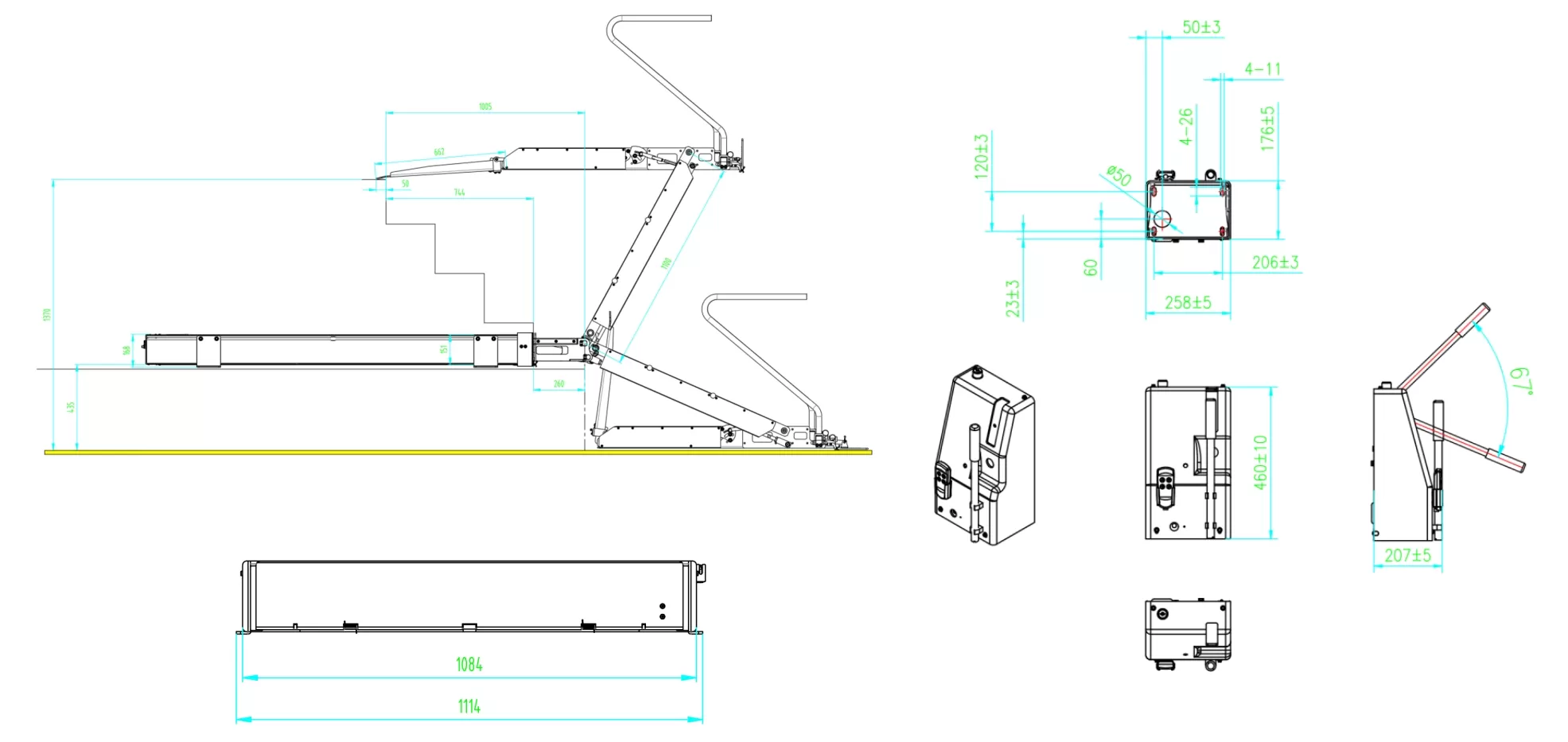

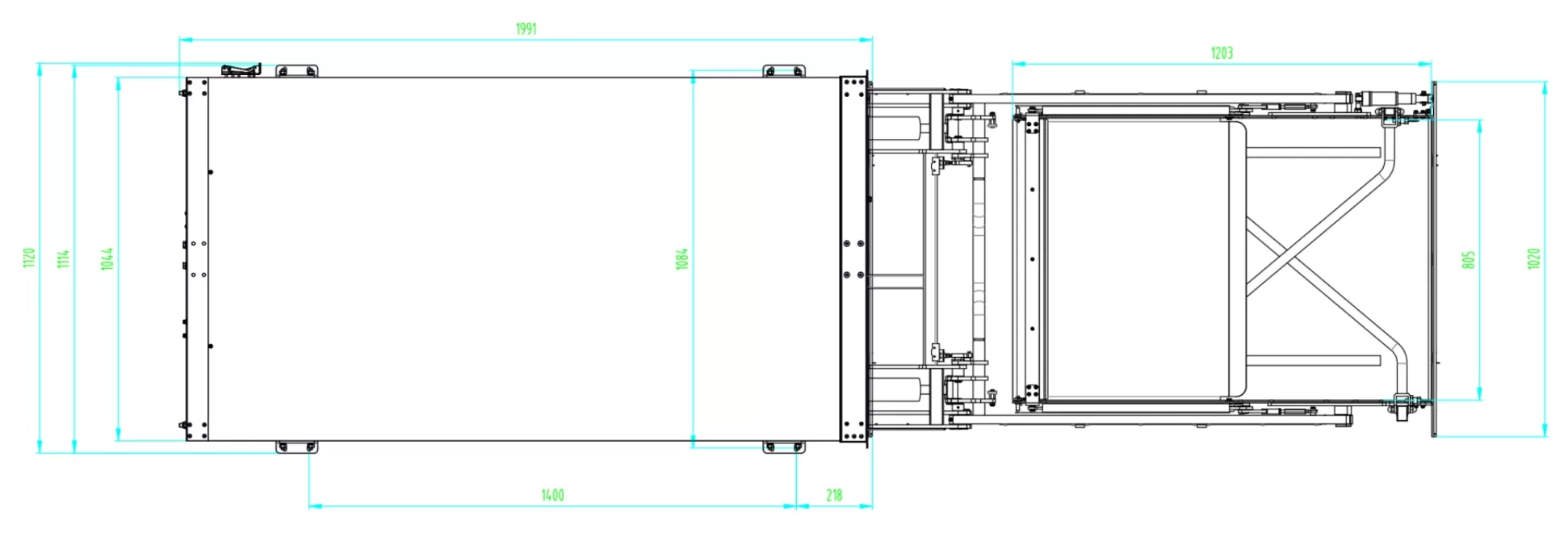

UVL-PA Wheelchair Lift (In Bus Step)

Modelo

Tamanho da plataforma

Tamanho do dispositivo

Altura de elevação

Largura líquida de

Flap traseiro

Largura máxima de

Fim do movimento do dispositivo

Largura líquida de

Porta

Largura líquida de

Instalação Entrada

UVL-PA

1203*805

1991*1120*168

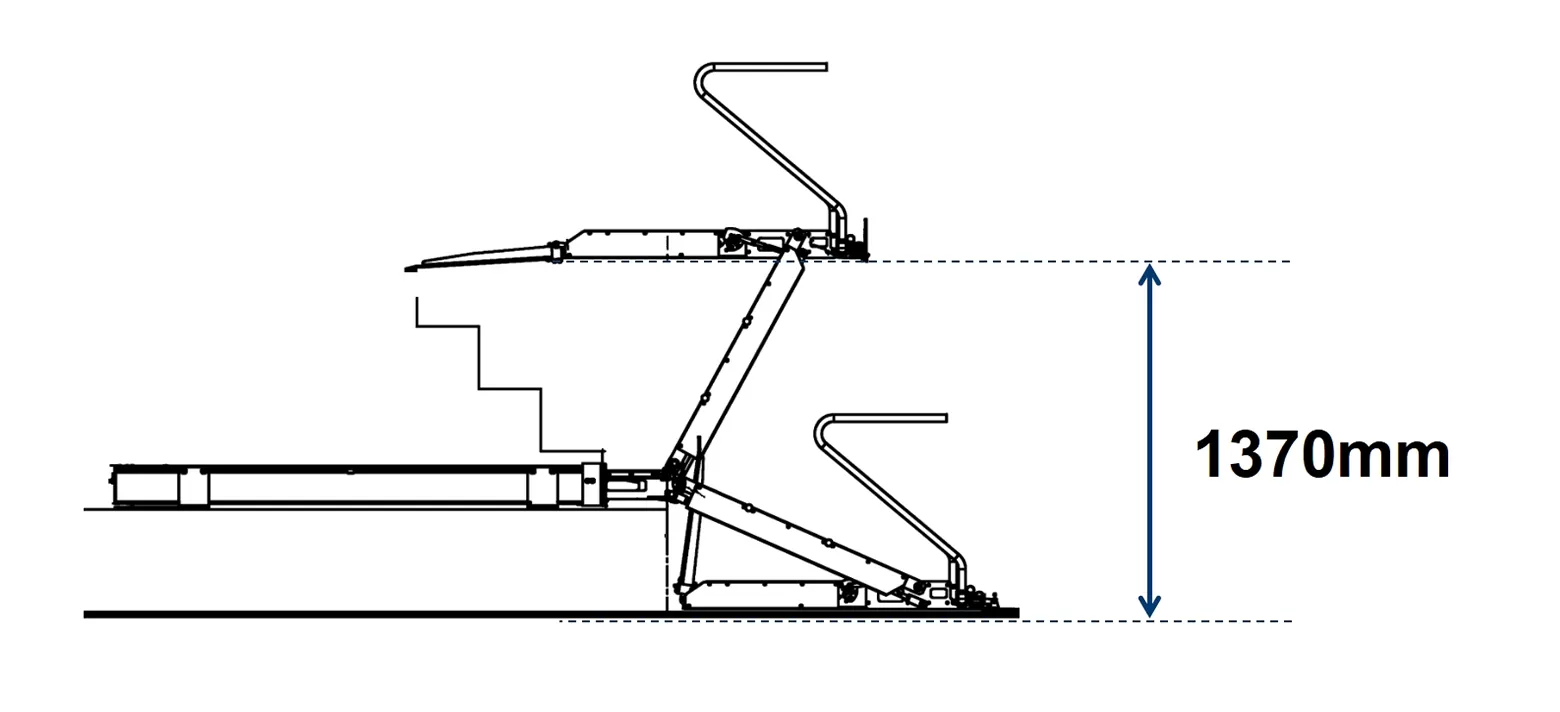

1370

800

1020

1064

1160

Item de teste	Descrição
Teste de inflamabilidade	Componentes não metálicos do produto, como peças formadas a vácuo e moldadas por injeção (excluindo componentes elétricos), deve atender às características de queima horizontal especificadas em GB 8410-2006 "Características de queima de materiais interiores automotivos" com um requisito de 100 mm/min.
	As características de inflamabilidade de plástico dos componentes elétricos devem estar em conformidade com o padrão nacional GB/T 2408-2008 "Determinação do desempenho de queima de plásticos: métodos horizontais e verticais," onde a queima horizontal atinge o grau HB e a queima vertical atinge o grau V-0.
	As características de inflamabilidade das matérias-primas no chicote de fiação também devem atender aos requisitos GB/T 2408-2008, com queima horizontal atingindo grau HB e queima vertical atingindo grau V-0.
Teste de alta e baixa temperatura	De acordo com GBT 2423.1-2008 "Testes Ambientais para Produtos Elétricos e Eletrônicos Parte 2: Teste de Métodos de Teste B: Baixa Temperatura/Alta Temperatura," o mecanismo deve ser colocado em câmaras de temperatura a 85 ° C e-40 ° C por 8 horas sem operação. Após a remoção, o teste imediato deve mostrar que o desempenho básico atende aos requisitos de projeto e opera normalmente.
Segurança estrutural do ônibus (padrão nacional)	GB 13094-2017 "Requisitos de segurança para estruturas de ônibus", incluindo (10) adaptabilidade para cadeiras de rodas e sistemas de retenção e (11) dispositivos auxiliares de embarque.
Segurança estrutural de ônibus (padrão britânico)	British Standard BS EN 1756-2-2004 + A1-2009 "elevadores de cauda. Elevadores de plataforma instalados em transportações com rodas. Requisitos de segurança. Elevadores de cauda de passageiros."
Estrutura do corpo padrão (UE)	ECE R107 estipula a aprovação estrutural geral para os veículos das classes M2 e M3, afirmando que a inclinação das rampas para passageiros com mobilidade reduzida (3.5) entre corredores, corredores ou quaisquer lugares prioritários ou áreas para cadeiras de rodas, bem como a inclinação de pelo menos uma entrada e saída ou entrada/saída mista, deve ser ≤ 8%.
